(1)提升链的结构设计

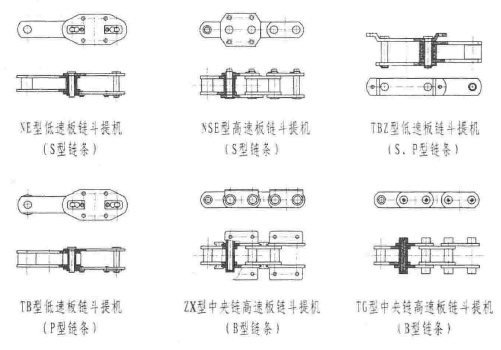

1)啮合式套筒滚子提升链。。。。啮合式套筒滚子提升链由链板、销轴、套筒、滚子、销钉等组成 ，，，， ，，与链条啮合的链轮为齿形链轮。。。。啮合式套筒滚子提升链与传动用套筒滚子链的啮合原理相似 ，，，， ，，但其作用大不相同 ，，，， ，，前者节距较长 ，，，， ，，一样平常不可润滑 ，，，， ，，事情情形较量卑劣;此后者为标准节距 ，，，， ，，需要举行润滑 ，，，， ，，事情条件较好。。。。由于啮合式套筒滚子提升链事情情形卑劣 ，，，， ，，因此在设计方面要举行优化 ，，，， ，，为了顺应建材、化工、治金、煤炭、电力等行业的特殊需求 ，，，， ，，除了应具有足够的强度以外 ，，，， ，，还要思量到耐磨损、耐侵蚀、抗高温等综合性能。。。。在选择材质时还要思量到其热处置惩罚性能、加工性能及批量和专业化生产能力 ，，，， ，，同时尚有利于节能降耗、镌汰本钱支出、提高市场竞争能力。。。。

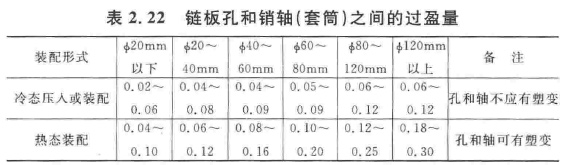

现在市场常用的链板质料有:40Cr ，，，， ，，40Mn ，，，， ，，45 ，，，， ，，20 Crmnti ，，，， ，，35CrMo等 ，，，， ，，链板的主要作用是抗拉强度要高 ，，，， ，，并具有一定的耐磨性 ，，，， ，，因此其热处置惩罚要领一样平常接纳高调质 ，，，， ，，硬度一样平常在HRC32~38之间;另外 ，，，， ，，在链条装配时 ，，，， ，，内外链板的孔划分与销轴和套筒爆发过盈配合 ，，，， ，，内外链板的孔会受到较大的挤压应力 ，，，， ，，尤其在斗提机事情时这种应力还要加大 ，，，， ，，为使链板孔在遭受挤压应力时不至于损坏 ，，，， ，，因此 ，，，， ，，在设盘算大规格斗提机时 ，，，， ，，要适当加厚链板。。。。这里还要引入予紧力的看法 ，，，， ，，当链板与销轴、套筒装配后 ，，，， ，，链板孔周边就爆发了予紧力 ，，，， ，，这种予紧力在链条遭受载荷时具有起劲的作用 ，，，， ，，正是由于它的保存使孔和轴的周边抵达了zui大的接触 ，，，， ，，当链条遭受载荷时 ，，，， ，，孔和轴的受力面积抵达了zui大值 ，，，， ，，以是可以遭受较量大的力。。。。可是这种予紧力要有一定的限度 ，，，， ，，凌驾这个限度 ，，，， ，，会对孔爆发破损作用。。。。要较量准确地盘算这种予紧力 ，，，， ，，就要举行过盈配合盘算 ，，，， ，，这里就不再先容 ，，，， ，，下面就常用的链板孔和销轴(套筒)之间的过盈量列表如表2.22所示。。。。
时于销轴来说 ，，，， ，，除了受到链板孔的装配予紧力之外 ，，，， ，，还要受到剪切和磨损 ，，，， ，，以是在选材时要思量到其要有优异的热处置惩罚性能 ，，，， ，，现在常用的质料有:45 ，，，， ，，40Cr ，，，， ，，35CrMo ，，，， ，，20 Crmnti ，，，， ，，42CrMo ，，，， ，，30 Crmnti等。。。。销轴的质量要求抵达:心部有一定的强度和韧性 ，，，， ，，一样平常要求抵达HRC38~45 ，，，， ，，主要施展抗剪和抗弯性能;外貌要有高的硬度 ，，，， ，，一样平常要求抵达HRC55以上 ，，，， ，，主要知足在无油润滑状态下的恒久磨损。。。。怎样作到心部强度高、韧性好 ，，，， ，，外貌硬度高、耐磨损 ，，，， ，，一样平常情況下 ，，，， ，，至少要举行两次热处置惩罚。。。。当销轴粗加工后 ，，，， ，，首先举行第一次热处置惩罚 ，，，， ，，这次热处置惩罚的目的是在确保质料韧性的情形下 ，，，， ，，尽可能地提高其强度 ，，，， ，，使质料施展出zui大的抗拉潜能;然后举行第二次热处置惩罚 ，，，， ，，这次热处置惩罚的目的是对其磨损部位举行高频淬火 ，，，， ，，使该部位外貌抵达高硬度。。。。高频淬火的深度一样平常要求凌驾1mm。。。。zui后 ，，，， ，，举行磨削加工 ，，，， ，，使配合面抵达高精度 ，，，， ，，确保装配和使用。。。。关于主要场合使用的斗提机 ，，，， ，，其销轴还要逐一举行磁粉探伤 ，，，， ，，确保万无一失。。。。
套筒主要思量到耐磨损、抗挤压 ，，，， ，，由于其内孔与销轴接触 ，，，， ，，外圆与滚轮接触 ，，，， ，，内外都处于磨损状态。。。。因此其不但要有高硬度 ，，，， ，，思量到要遭受很大的挤压应力 ，，，， ，，以是要包管有一定的厚度 ，，，， ，，不然很容易碎裂。。。。套筒的常用质料如:20Cr ，，，， ，，20CrMo ，，，， ，，20 Crmnti等 ，，，， ，，需要举行渗碳淬火 ，，，， ，，热处置惩罚硬度HRC55以上。。。。
滚轮装在套筒的外圆 ，，，， ，，与链轮啮合 ，，，， ，，其厚度通常大于套筒厚度 ，，，， ，，热处置惩罚硬度一样平常在HRC50左右。。。。当链轮的轮齿与滚轮接触的瞬间 ，，，， ，，两者的啮合点会爆发一定的位移 ，，，， ，，以是需要用滚轮过渡一下使滑动变为转动以镌汰摩擦力和磨损。。。。
由于销轴与套筒、套筒与滚轮要转动无邪 ，，，， ，，必需要有一定的间隙 ，，，， ，，斗式提升机这个间隙不可大但也不可小 ，，，， ，，若是大了会影响装配精度(国家标准划定链条3000mm长时的极限误差为+0.25%) ，，，， ，，同时间隙过大会造成两者接触面积镌汰 ，，，， ，，增大挤压应力 ，，，， ，，使得磨损加剧 ，，，， ，，镌汰使用寿命;若是小了就会影响转动 ，，，， ，，这是由于零件在热处置惩罚后几多都会爆发变形 ，，，， ，，套筒的内孔在热处置惩罚后一样平常不再加工 ，，，， ，，通常销轴与套筒之间的间隙为0.2~04mm ，，，， ，，套筒与滚轮的间隙为0.4~0.5mm。。。。
